耳機插座各腳接法

2023-11-14 15:45:33

858次

耳機插座一般采用3.5mm或2.5mm的立體聲接口，其腳位接法可以有多種不同的標準。以下是常見的耳機插座腳位接法：

1. TRS接法（Tip-Ring-Sleeve）：這是最常見的耳機插座接法，其中腳位分別為T(mén)ip（左聲道）、Ring（右聲道）和Sleeve（地線）。該接法適用于立體聲耳機插口，可以實現左右聲道的獨立輸出。

2. TRRS接法（Tip-Ring-Ring-Sleeve）：這是一種四腳的耳機插座接法，其中腳位分別為T(mén)ip（左聲道）、Ring1（右聲道）、Ring2（麥克風）和Sleeve（地線）。這種接法通常用于支持麥克風的耳機插口，可以實現立體聲輸出和麥克風輸入

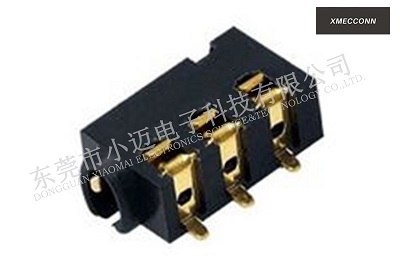

耳機插座

3. TS接法（Tip-Sleeve）：這是一種用于單聲道耳機插口的接法，其中腳位為T(mén)ip（聲道）和Sleeve（地線）。這種接法一般用于單聲道耳機或音頻設備中的輸出接口。

需要注意的是，不同的耳機插座廠商或標準組織可能會有不同的接法標準。因此，在使用耳機時，根據耳機插座的標準或設備的說明書來確定正確的腳位接法，以確保良好的音頻連接和兼容性。

請注意，以上提及的腳位接法僅為常見標準，并不代表所有耳機插座的接法。具體接線方式還需參考具體設備的規格和接口設計。
