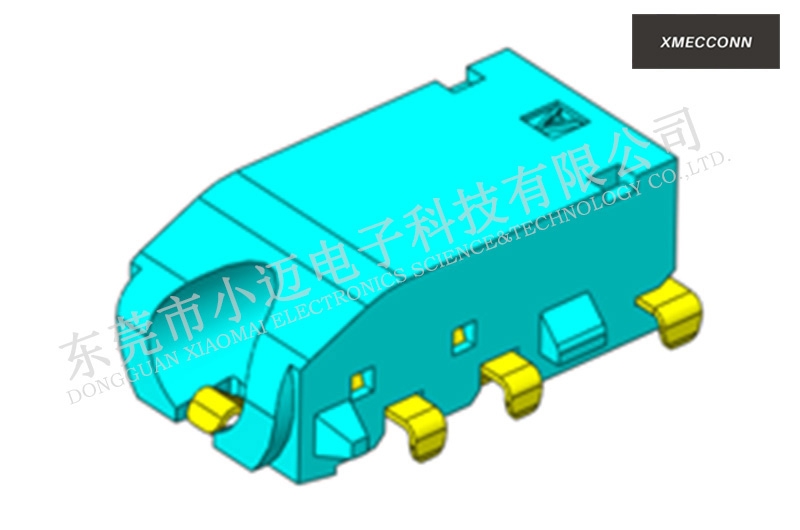

耳機插座實現左右聲道分離，依靠其內部觸點與音頻線路之間的對應。常見的3.5mm插座通常采用三段式或四段式結構，分別對應左聲道、右聲道、地線及麥克風信號。插頭插入插座后，各段金屬環與插座內部的彈性接觸片對接，從而將左右聲道信號準確傳輸至耳機單元。
內部結構設計決定了聲道是否能有效隔離。左右聲道分別連接不同的信號線路，避免互相干擾需要良好的屏蔽設計。部分耳機插座在PCB板上的焊接點布局也有助于保持聲道間的獨立性。使用雙通道音頻線、合理布線、優化接地方式，是確保左右聲道分離的關鍵環節。
材質方面，導電部分多采用銅合金或鍍金工藝，確保信號傳輸穩定，避免接觸不良導致聲道串音。插座彈片的結構與彈力也影響接觸質量，尤其在頻繁插拔的使用場景下，彈片設計需兼顧導通性能與耐久性。
在測試過程中，可通過示波器或音頻測試儀驗證左右聲道是否獨立輸出。若存在串音現象，需檢查插座接點、電路布局或焊接工藝是否存在問題。對于立體聲音頻設備，插座的選型與電路匹配需同步考慮，以保障輸出音效還原度。
左右聲道分離不僅影響聽感體驗，也是評估音頻接口品質的重要參考。針對高保真、雙聲道輸出要求的產品，應優先采用結構清晰、觸點分明的插座方案，并在電路設計中避免信號干擾源干擾聲道隔離。
