耳機插座作為電子設備中的音頻接口組件，其焊腳結構類型直接關系到安裝工藝與可靠性。在不同產品應用中，焊腳類型有所區別。常見耳機插座焊腳包括直插式、貼片式、彎腳型與組合式結構。
直插式焊腳是傳統焊接方式，插針穿透PCB孔后進行波峰焊，接觸穩定性高，適用于大多數消費電子產品。該類型焊腳抗機械應力能力強，不易脫落，適用于對結構穩定性要求高的場合。

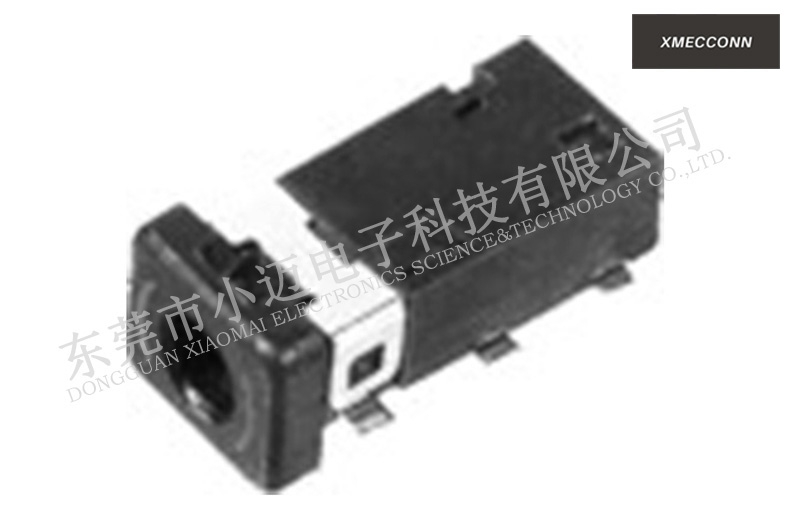

貼片式焊腳適合自動化表面貼裝工藝，焊腳位于插座底部，與PCB表面進行錫膏回流焊接。該結構適用于薄型、小體積電子產品，便于實現高密度布板，節省空間。
彎腳型焊腳是在直腳基礎上根據需求彎折處理，適用于特殊空間布局或側插設計，焊接時需控制角度與PCB板配合精度。
組合式結構為多腳位復合設計，部分焊腳用于信號傳輸，部分用于機械固定，增強整體牢固度，常用于工業設備、音響系統等對插拔強度有要求的產品。
耳機插座焊腳類型的選擇需結合PCB板厚度、裝配方式、插拔頻率及可靠性要求綜合考量。設計階段建議提供3D圖紙與焊盤尺寸，確保焊接一致性與長期穩定性。
