耳機插座如何焊接？

2023-11-13 16:36:38

309次

耳機插座有四根線中一根是公共負極，一根是麥克風，兩根是左du右聲道，不同的耳機有時顏色會有不同，不能只依靠顏色判斷，但是一般黃線是公共負極。你可以把耳機戴上，用一枚電池兩端各接一根線試觸，兩端同時有輕微響聲則兩根線是聲道線，都不響則其中一根是麥克風，左耳響則一根是左聲道一根是公用負極，右耳相同，如果有萬用表可以測電阻，更方便，左右聲道與負極間電阻一般為十幾到幾十歐，左右聲道之間則是兩倍阻值，麥克風阻值很大。判斷完之后一般安卓設備的四級耳機插頭連接方式是從頂端開始依次是左聲道，右聲道，負極和麥克風，蘋果的話把負極和麥克風調換順序。注意耳機的線控有兼容的，如果為安卓系統設計的耳機即使插頭定義是蘋果的，音量加減也是用不了的。反之亦然。

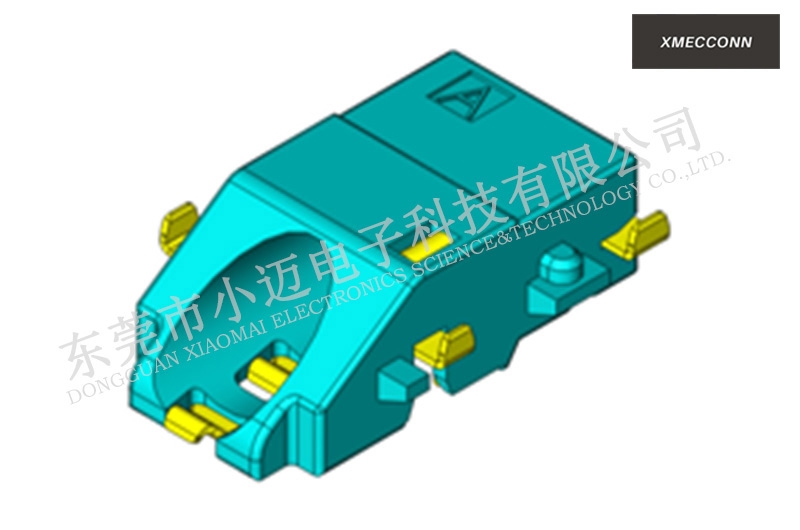

耳機插座
